Высокоточный электроэрозионный проволочно-вырезной станок SC50 Simos

Описание

SC50 высокоточный электроэрозионный станок



SC50 высокоточный электроэрозионный станок на многоразовой молибденовой проволоке, позволяет изготавливать штампы, пресс-формы, инструмент, оснастку, детали машин, шестерни, звёздочки, муфты, шлицевые и шпоночные пазы и тп.
Станок отличается высокой точностью, производительностью и конкурентной стоимостью.
SC50 является аналогом японского станка, конструкция верхнего рукава C-frame с автоматической верхней фильерой.

 Состав и особенности SC50 :

Стойка ЧПУ со встроенным монитором и пультом управления.
Встроенный AutoCut. Задайте контур, материал, толщину и шероховатость, чтобы активировать обработку.
Станция СОЖ высокого давления.
Серводвигатели и управляющий модуль Panasonic (Япония).
Направляющие и ШВП производства Тайвань (Hiwin или PMI).

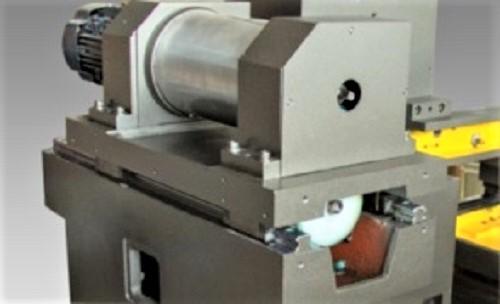

Линейные направляющие проволочного барабана, биение менее 0,01 мм.
Частотный преобразователь и датчики ведущих производителей.
Герметичные направляющие ролики.
Алмазные направляющие для проволоки.
Многоразовая молибденовая проволока, 1 катушка на 200 часов работы.
Концентрат рабочей жидкости DIC-206 (10 л), дешевле дистиллированной воды, улучшает чистоту обработки, 2 канистры на 600 часов работы.
Фильтр с большой площадью фильтрации, улучшает скорость и качество обработки, 1 фильтр на 500 часов работы.
Удобное управление. Ось Z. Автоматическая регулировка по высоте.
Пульт управления столом, помпой, барабаном, током.
Лубрикатор с таймером.
Технические характеристики SC50 :

Модель     SC50
Перемещение по осям X, Y     630х500 мм
Размер стола     1000х750 мм
Максимальная высота обработки     300 мм
Увеличенная высота обработки (опция)     500 мм
Максимальный вес заготовки     600 кг
Стандартный угол наклона     ±6 °, на высоте 80 мм
Стандартное перемещение по осям U, V     ±25х±25
Опциональный угол наклона     ±15 °, на высоте 40 мм
Точность позиционирования X, Y абсолютная     ±2,5 мкм
Точность позиционирования X, Y относительная     5 мкм/ 300 мм
Точность позиционирования U, V абсолютная     ±10
Привод X, Y     Серводвигатели Panasonic/Mitsubishi с обратной связью
Привод оси Z     Моторизированный
Минимальная подача по осям X, Y     0.001 мм
Повторяемость     0.005 мм
Лучшая шероховатость     0,9 Ra
Максимальный ток обработки     10 А
Максимальная скорость обработки     250 мм2/мин
Оптические линейки     -
Устройство цифровой индикации     Данные о перемещении выводятся на экран стойки ЧПУ
Диаметр проволоки     0,12 - 0,2 (стандартно 0,18)
Материал проволоки     Молибден
Скорость проволоки     5 - 11,5 м/с
Система постоянного натяжения проволоки     Натяжители подвесного типа у верхней и нижней консоли
Система фильтрации СОЖ     Бумажный фильтр 5 мкм
Рабочая жидкость     Вода с добавлением концентрата JR3A, JR3B, JR3C или DIC-206
Электропитание     380В+40B 50-60 Гц/220В+20B 50-60 Гц
Энергопотребление, кВт     2,5
Размер станка в упаковке     2000x2000x2000 мм
Вес станка     2700 кг
ШВП     NMC (Класс P2)
Размер генератора     600х1000х1750 мм
Вес генератора     240 кг
Линейные направляющие     PMI
Призматические направляющие     -
Подшипники     EZO (Япония)
Конденсаторы     Ruby/King Kong (Япония)
Дисплей     Промышленный LCD 15”
Централизованная система смазки ШВП осей X, Y, ШВП проволочного барабана     Автоматическая, настраиваемая
Выносной пульт управления     Перемещение стола, включение барабана и станции СОЖ, регулировка скорости перемотки проволоки
Интерполяция     Линейная / Круговая
Устройство для резки алюминия (опция)     -
Программное обеспечение     AutoCut на базе Windows XP
Язык     Русский, Английский
Ввод данных     USB
Совместимые форматы     Графические форматы dwg, dxf
Система координат     Абсолютная, относительная
