Высокоточный электроэрозионный проволочно-вырезной станок SC35 Simos
Цену уточняйте
Под заказ
Описание
SC35 высокоточный электроэрозионный станок
SC35 высокоточный электроэрозионный станок на многоразовой молибденовой проволоке, позволяет изготавливать штампы, пресс-формы, инструмент, оснастку, детали машин, шестерни, звёздочки, муфты, шлицевые и шпоночные пазы и тп.
Станок отличается высокой точностью, производительностью и конкурентной стоимостью.
SC35 является аналогом японского станка, конструкция верхнего рукава C-frame с автоматической верхней фильерой.
 |

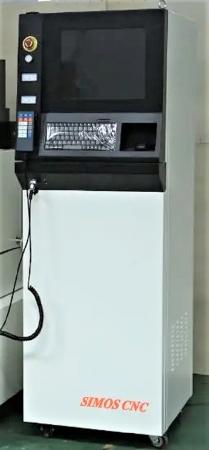

Стойка ЧПУ со встроенным монитором и пультом управления. |
 |
Встроенный AutoCut. Задайте контур, материал, толщину и шероховатость, чтобы активировать обработку. |
 |
Станция СОЖ высокого давления. |
 |
Серводвигатели и управляющий модуль Panasonic (Япония). |
 |
Направляющие и ШВП производства Тайвань (Hiwin или PMI). |
 |
Линейные направляющие проволочного барабана, биение менее 0,01 мм. |
 |
Частотный преобразователь и датчики ведущих производителей. |
 |
Герметичные направляющие ролики. |
 |
Алмазные направляющие для проволоки. |
 |
Многоразовая молибденовая проволока, 1 катушка на 200 часов работы. |
 |
Концентрат рабочей жидкости DIC-206 (10 л), дешевле дистиллированной воды, улучшает чистоту обработки, 2 канистры на 600 часов работы. |
 |
Фильтр с большой площадью фильтрации, улучшает скорость и качество обработки, 1 фильтр на 500 часов работы. |
 |
Удобное управление. Ось Z. Автоматическая регулировка по высоте. |
 |
Пульт управления столом, помпой, барабаном, током. |
 |
Лубрикатор с таймером. |
| Модель | SC35 |
| Перемещение по осям X, Y | 450x350 мм |
| Размер стола | 800х550 мм |
| Максимальная высота обработки | 300 мм |
| Увеличенная высота обработки (опция) | 500 мм |
| Максимальный вес заготовки | 300 кг |
| Стандартный угол наклона | ±6 °, на высоте 80 мм |
| Стандартное перемещение по осям U, V | ±25х±25 |
| Опциональный угол наклона | ±15 °, на высоте 40 мм |
| Точность позиционирования X, Y абсолютная | ±2,5 мкм |
| Точность позиционирования X, Y относительная | 5 мкм/ 300 мм |
| Точность позиционирования U, V абсолютная | ±10 |
| Привод X, Y | Серводвигатели Panasonic/Mitsubishi с обратной связью |
| Привод оси Z | Моторизированный |
| Минимальная подача по осям X, Y | 0.001 мм |
| Повторяемость | 0.005 мм |
| Лучшая шероховатость | 0,9 Ra |
| Максимальный ток обработки | 10 А |
| Максимальная скорость обработки | 250 мм2/мин |
| Оптические линейки | - |
| Устройство цифровой индикации | Данные о перемещении выводятся на экран стойки ЧПУ |
| Диаметр проволоки | 0,12 - 0,2 (стандартно 0,18) |
| Материал проволоки | Молибден |
| Скорость проволоки | 5 - 11,5 м/с |
| Система постоянного натяжения проволоки | Натяжители подвесного типа у верхней и нижней консоли |
| Система фильтрации СОЖ | Бумажный фильтр 5 мкм |
| Рабочая жидкость | Вода с добавлением концентрата JR3A, JR3B, JR3C или DIC-206 |
| Электропитание | 380В+40B 50-60 Гц/220В+20B 50-60 Гц |
| Энергопотребление, кВт | 2,5 |
| Размер станка в упаковке | 1800x1800x1900 мм |
| Вес станка | 2000 кг |
| ШВП | NMC (Класс P2) |
| Размер генератора | 600х1000х1750 мм |
| Вес генератора | 240 кг |
| Линейные направляющие | PMI |
| Призматические направляющие | - |
| Подшипники | EZO (Япония) |
| Конденсаторы | Ruby/King Kong (Япония) |
| Дисплей | Промышленный LCD 15” |
| Централизованная система смазки ШВП осей X, Y, ШВП проволочного барабана | Автоматическая, настраиваемая |
| Выносной пульт управления | Перемещение стола, включение барабана и станции СОЖ, регулировка скорости перемотки проволоки |
| Интерполяция | Линейная / Круговая |
| Устройство для резки алюминия (опция) | - |
| Программное обеспечение | AutoCut на базе Windows XP |
| Язык | Русский, Английский |
| Ввод данных | USB |
| Совместимые форматы | Графические форматы dwg, dxf |
| Система координат | Абсолютная, относительная |
