FPV-25LP вертикально-фрезерный станок Visprom

  • Информация
Описание

Вертикально-фрезерный станок FPV-25LP  Visprom

Вертикально-фрезерный станок FPV-25LP оснащен коллекторным электродвигателем постоянного тока с частотным регулятором, который изменяет скорость вращения шпинделя от 50 до 2500 об/мин. При повышении частоты вращения двигателя предельно допустимая мощность сохраняется постоянной во всем диапазоне частот вращения.
FPV-25LP предназначен для сверления, глубокого фрезерования и торцевого фрезерования небольших заготовок с максимальным размером - 250мм /300мм X 200мм X 200мм.

Основные узлы и детали FPV-25LP :

1.  Двигатель
2.  Маховик точной подачи
3.  Передняя бабка и шпиндель
4.  Маховик продольной подачи
5.  Рабочий стол
6.  Фиксатор
7.  Маховик поперечной подачи
8.  Основание
9.  Соединительная опора
10. Ограничитель
11. Контроллер
12. Стойка

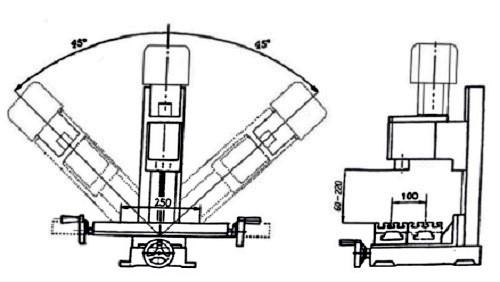

Угол наклона шпинделя ±45 град

Технические характеристики FPV-25LP :

Максимальный диаметр сверления, мм      13
Макс. диаметр фрезерования концевой фрезой, мм      16
Макс. диаметр фрезерования торцевой фрезой, мм      30
Макс. расстояние от шпинделя до стола, мм      280
Эффективный размер стола, мм      460x112
Ход шпинделя, мм      180
Поперечное перемещение стола, мм      130
Продольное перемещение стола, мм      300
Угол поворота шпинделя, град      ±45
Радиальное биение шпинделя:
на конце шпинделя, мм     0,02
на длине 50 мм, мм     0,04
Параллельность движения стола:
в продольном направлении  на длине 80 мм, мм     0,04
в поперечном направлении на длине 100 мм, мм     0,05
Точность сверления,  мм     0,2
Мощность электродвигателя, Вт      550
Пределы чисел оборота шпинделя, об/мин      50-2500
Конус шпинделя      Мк3
Ширина Т-образного паза стола, мм      12
Напряжение, В      220
Вес, кг      80

Комплект поставки FPV-25LP :
•  Патрон сверлильный В16/3–16 – 1 шт. (установлен на станке)
•  Оправка для сверлильного патрона MK III/B16– 1 шт. (установлен на станке)
•  Инструментальный болт (штревель) – 1 шт.
•  Стопор шпинделя – 1 шт.
•  Масленка – 1 шт.
•  Ручка для штурвала перемещения стола – 2 шт.
•  Сухарь для «Т» - образного паза стола – 4 шт.
•  Предохранитель 5 А. – 1 шт.
•  Болт М8х45  - 4 шт.
•  Гайка М8  - 4 шт.
•  Ключ сверлильного патрона – 1 шт.
•  Ключ торцевой шестигранный 2; 2,5;3;4;5;6;8 – 7 шт.
•  Ключ гаечный 13 х 16, 8 х 10- 2 шт.
•  Ключ гаечный 36 – 1 шт.
•  Ключ радиусный 45 х 52 – 1 шт.
•  Инструкция по эксплуатации.
