Токарный станок по металлу SM-300E Proma настольный гаражного применения
Описание
Настольный токарный станок SM-300E Proma
Минитокарный станок SM-300 E предназначен для обработки заготовок
из металлов и др. материалов в виде тел вращения. На SM-300 E производят точение поверхностей,
нарезание резьбы, сверление, зенкерование, развертывание и т.д.
SM-300 E широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, и т.п.
Основные узлы и детали SM-300E :
 |
 |
| 1. Шпиндельная бабка 2. Электрически блок управления 3. Защитный экран токарного патрона 4. Токарный патрон 5. Резцедержатель 6. Верхние салазки суппорта 7. Задняя бабка |
8. Станина с направляющими 9. Ходовой винт 10. Поперечные салазки суппорта 11. Поддон 12. Рукоятка переключения диапазона скорости вращения шпинделя 13. Рукоятка изменения направления вращения ходового винта |
 |
3-х кулачковый патрон Ф 80 мм |
 |
Потенциометр - включение электродвигателя и бесступенчатая регулировка скорости вращения шпинделя, переключатель направления вращения шпинделя, кнопка аварийной остановки станка с устройством её блокировки |
 |
4-х позиционный резцедержатель |
 |
Поперечная подача суппорта |
 |
Рычаг включения автоподачи для нарезания метрической резьбы |
 |
Задняя бабка и подача верхних салазок суппорта |
| Макс. диаметр обточки над станиной | 180 мм |
| Макс. диаметр над суппортом | 110 мм |
| Длина обточки | 250 мм |
| Конус шпинделя | Морзе3 |
| Конус пиноли задней бабки | Морзе2 |
| Сквозное отверстие шпинделя | 20 мм |
| Диапазон оборотов шпинделя (бесступенчатая регулировка) | 0-2500 об/мин |
| Метрическая резьба | 0,4-2 мм (10 ст) |
| Максимальное перемещение верхних салазок | 70 мм |
| Максимальное перемещение поперечных салазок | 70 мм |
| Максимальное перемещение каретки суппорта | 300 мм |
| Максимальное перемещение пиноли задней бабки | 50 мм |
| Одно деление лимба: | |
| Поперечные салазки | 0,025 мм |
| Верхние салазки | 0,025 мм |
| Напряжение | 230В/50Гц |
| Потребляемая мощность | 300 Вт |
| Размеры (Д × Ш × В) | 730 × 330 × 330 мм |
| Масса станка | 40 кг |
Комплектация SM-300E :
• Патрон 3-х кулачковый Ф 80 мм 1 шт
• Кулачки обратные для 3-х кулачкового патрона 1 комплект
• Центр невращающийся МК2 1 шт

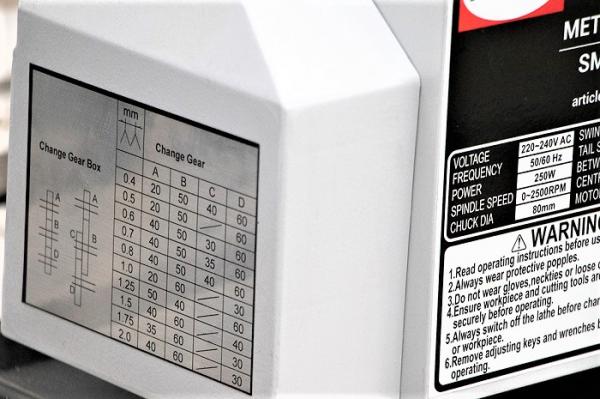

• Сменные шестерни подач Z = 30; 35; 40; 40; 50; 60 6 шт
• Защитный экран 1 шт
• Поддон 1 шт
• Резиновые опоры 4 шт
• Винты для опор М6 × 20 4 шт
• Рукоятки для маховиков 2 шт
• Маслёнка 1 шт
• Предохранитель 2А. 250В 1 шт
• Инструмент :
• Ключ патронный 1 шт
• Ключ торцевой шестигранный 6; 5; 4; 3 мм 4 шт
• Ключ рожковый 8 × 10; 14 × 17 2 шт
• Инструкция по эксплуатации
