SPA-500P универсальный токарный станок Proma

  • Информация
Описание

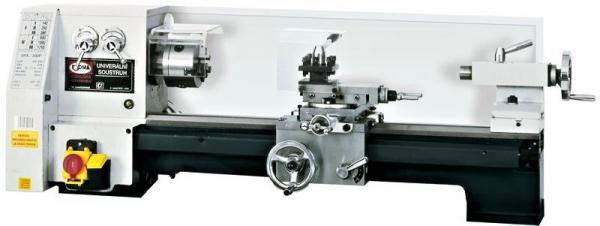

Универсальный токарный станок SPA-500P Proma

Универсальный токарный станок SPA-500P предназначен для обработки тел вращения путём снятия стружки при точении. На станке можно выполнять виды обработки:
• обтачивание цилиндрических, конических, фасонных поверхностей,
• подрезку торцов,
• отрезку,
• растачивание,
• сверление,
• развёртывание отверстий,
• нарезание резьбы,
• накатку рифлений,
• притирку и т.п.

SPA-500P используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и детали SPA-500P :

1.  Поддон (поставляется с подставкой)
2.  Электрический блок управления
3.  Шпиндельная бабка
4.  Зажимной патрон
5.  Фартук
6.  Каретка суппорта
7.  Резцедержатель
8.  Верхние салазки
9.  Поперечные салазки
10. Направляющие станины
11. Задняя бабка
12. Станина
13. Подставка (поставляется отдельно)

Особенности SPA-500P :

Возможность нарезания метрической и дюймовой резьб
В стандартной комплектации оснащается 3-х кулачковым токарным патроном 100 мм
Резцедержатель может поворачиваться в четыре положения на заданный угол в 90 градусов или в другое промежуточное положение. Можно последовательно устанавливать до 4 резцов.
Установите заготовку в патрон так, чтобы её биение было минимальным. Если длина заготовки превышает по размеру три её диаметра заготовку желательно поджать вращающим центром, установленным в пиноли задней бабки.
Обороты шпинделя выбираются в зависимости от обрабатываемого материала. Величина оборотов изменяется с помощью переустановки клиновых ремней на шкивах и за счет сменных шестерен.
Ручная задняя бабка с конусом Морзе №2

Технические характеристики SPA-500P :

Диаметр обработки над станиной      200 мм
Диаметр обработки над суппортом      115 мм
Максимальная длина обработки      500 мм
Проходное отверстие шпинделя      20 мм
Конус шпинделя      Mk3
Конус пиноли      Mk2
Вылет пиноли      45 мм
Макс. высота резцов     10 мм
Диапазон оборотов шпинделя       140 – 1710 об/мин (6ст)
Метрическая резьба      0,4 – 3 мм/об (11ст)
Продольная автоматическая подача     0,05-0,2 мм/об (4ст)
Максимальное перемещение верхних салазок      70 мм
Максимальное перемещение поперечных салазок      120 мм
Максимальное перемещение каретки суппорта      500 мм
Цена одного деление лимба:
Перемещения каретки суппорта      0,5 мм
Перемещения верхних салазок     0,04 мм
Перемещения поперечных салазок      0,04 мм
Перемещения пиноли задней бабки      0,05 мм
Потребляемая мощность      370 Вт
Напряжение питания       380/220 В
Габариты (ДхШхВ)     1160х560х420 мм
Масса      130 кг

Комплектация :
• Патрон 3-х кулачковый Ф 100 мм          1 шт.
• Кулачки обратные                                  1 шт.
• Центр невращающийся Мк2, Мк3       2 шт.
• Сменные шестерни гитары подач Z = 20; 35; 42; 45; 50  5шт.
• Ключ шестигранный 6мм                       1 шт.
• Ключ резцедержателя                       1шт.
• Ключ патрона                                     1шт.
• Ключи рожковые 8х10, 12х14, 17х19    3шт.
• Инструкция по эксплуатации

Доп. комплектация :
• Подставка
• Планшайба Ф 200 мм
• Неподвижный люнет Ф 40 мм
• Подвижный люнет Ф 20 мм
• Комплект резцов SK 10х10 (6 шт.)
• Фланец под патрон
• Сверлильный патрон 13/В16
• Оправка для патрона В16/Мк II
• Вращающийся центр
• Цанговый зажим
• Цанги Ф 3,4,6,8,10,12 мм
• Частотный преобразователь для плавной регулировки оборотов вращения FMO-1
• 4-х кулачковый эксцентрический патрон
• Охлаждающий агрегат PCH-2
