Универсальный токарный станок SPA-700P по металлу Proma
- Информация
Универсальный токарный станок SPA-700P Proma
SPA-700P предназначен для обработки деталей цилиндрической или конической формы.
Все детали SPA-700P изготовлены из высококачественного чугуна с пониженной вибрацией.
Выполняемые работы:
• растачивание;
• отрезка;
• обтачивание;
• подрезка торцов;
• нарезание резьбы;
• притирка;
• сверление отверстий;
• расширение отверстий.
SPA-700P применяется в ремонтных цехах и слесарных мастерских.

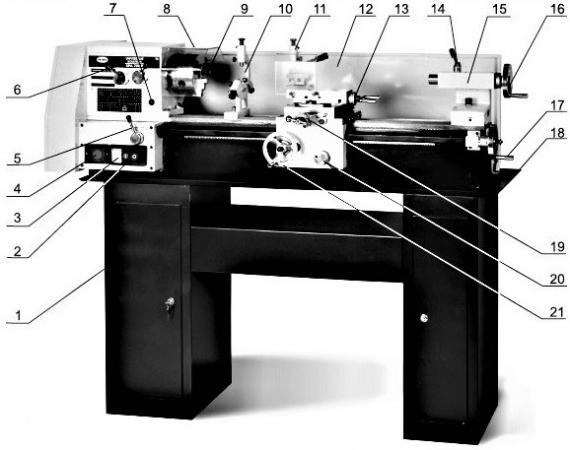

Узлы и детали SPA-700P :
 |
|
| 1 Подставка станка (поставляется отдельно) 2 Выключатель "I 0" 3 Переключатель направления вращения шпинделя 4 Кнопка "Стоп" 5 Включающий рычаг винта подачи 6 Рычаги переключения оборотов шпинделя 7 Маслоуказатель коробки передач 8 Плексигласовый кожух патрона с упором 9 Патрон 10 Неподвижный люнет 11 Подвижный люнет |
12 Задняя стенка 13 Нониус продольной подачи 14 Рычаг арретирования задней бабки 15 Задняя бабка 16 Ручной маховичок пиноли задней бабки 17 Рычаг продольной подачи 18 Ванна 19 Рычаг поперечной подачи 20 Включающий рычаг механической продольной подачи 21 Ручной маховичок продольной подачи |
Технические характеристики SPA 700P :
| Напряжение | 400 В |
| Потребляемая мощность | 550 Вт |
| Длина обточки | 700 мм |
| Диаметр обточки над станиной | 270 мм |
| Диаметр обточки над суппортом | 145 мм |
| Отверстие шпинделя | 25 мм |
| Конус шпинделя | Мк4 |
| Конус пиноли | Мк2 |
| Ход пиноли | 40 мм |
| Макс. высота резцов | 12 мм |
| Диапазон оборотов | 115-1620 об/мин |
| Метрическая резьба | 0,2 — 3,5мм (20ст) |
| Дюймовая резьба | 8 -56 ниток/дюйм (20ст) |
| Продольная автоматическая подача | 0,05-1,25 мм/об (12ст) |
| Масса | 150 кг |
| Размеры (ДхШхВ) | 1400х600х1150 мм |
Комплектация SPA 700P :
• Патрон 3х кулачковый 125 мм 1шт
• Кулачки обратные комплект 1 шт
• Патрон 4-х кулачковый 125мм 1шт
• Планшайба 1 шт
• Фланец 1шт
• Люнет подвижный 1шт
• Люнет стационарный 1шт
• Центр невращающийся Мк2, Мк3 2шт
• Сменные шестерни гитары подач 10шт
• Ключ шестигранный 6мм 1шт
• Ключ резцедержателя 1шт
• Ключ патрона 1шт
• Ключи рожковые 8х10, 12х14, 17х19 3шт
• Инструкция по эксплуатации
Подставка поставляется отдельно.
