SPC-900PA универсальный токарный станок Proma

  • Информация
Описание

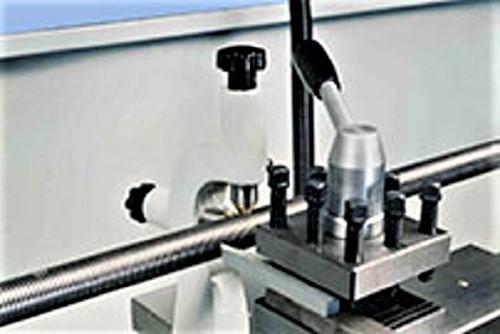

Универсальный токарный станок SPC-900PA Proma

SPC-900PA предназначен для обработки различных деталей, которые имеют шарообразную или коническую форму. Обработка осуществляется путем постепенного обтачивания детали резцом из высокопрочной стали.

SPC-900PA можно отнести к категории универсальных, поскольку с его помощью можно выполнять огромнейший перечень токарных операций:
• обточка поверхности,
• подрезка торцов,
• растачивание,
• нарезка резьбы,
• накатка рифлений и многое другое.
SPC-900PA можно использовать как в условиях небольшой слесарной мастерской, так и в условиях крупного серийного производства.

Основные узлы и детали SPC-900PA :

1   Направляющие рычаги подачи
2   СТОП кнопка
3   Контрольная лампа
4   Кнопка ТОЛЧКОВАЯ ПОДАЧА
5   Рычаг направления вращения винтового вала
6   Кожух
7   Рычаги для переключения оборотов шпинделя
8   Маслоуказатель редуктора
9   Патрон
10  Кожух патрона винта
11  Неподвижный люнет
12  Подвижный люнет
13  Головка резца
14  Суппорт резца
15  Маховик со шкалой суппорта резца
16  Задняя стенка
17  Пиноль задней бабки
18  Зажимной рычаг задней бабки
19  Маховик пиноли задней бабки
20  Задняя бабка
21  Индикатор резьбы
22  Рычаг включения шпинделя
23  Маслоуказатель блока суппорта
24  Рычаг включения гайки направляющего
25  Рычаг автом. продольной/поперечной
     подачи
26  Маховик поперечного суппорта
27  Маховик продольного суппорта
28  Рычаг переключения
29  Вал подачи
30  Резьбонарезной винт суппорта
31  Маслоуказатель блока подачи
32  Подставка станка

Особенности SPC-900PA :

Все подвижные детали шпиндельного узла и коробки скоростей смазываются в масляной ванне.
Токарная обточка цилиндрических поверхностей.
Нарезание резьбы.
Технические характеристики SPC-900PA :

Напряжение     400 В
Потребляемая мощность     1100 Вт
Длина обточки     830 мм
Диаметр обточки над станиной     300 мм
Диаметр обточки над суппортом     178 мм
Диаметр обточки над съёмной станиной     430 мм
Отверстие шпинделя     38 мм
Конус шпинделя     Мк5
Конус пиноли     Мк3
Ход пиноли     100 мм
Макс. высота резцов     12 мм
Диапазон оборотов     65-1810 об/мин
Метрическая резьба     0,4 — 7 мм (32 ст)
Дюймовая резьба     4 — 60 ниток/дюйм (32ст)
Продольная механическая подача     0,0527 — 1,2912 мм/об (40ст)
Поперечная механическая подача     0,014 — 0,3448 мм/об (38ст)
Масса     450 кг
Размеры (ДхШхВ)     1676х688х580 мм

Стандартная комплектация SPC-900PA :
• Патрон 3х кулачковый 160 мм    1шт
• Кулачки обратные    1 шт
• Патрон 4-х кулачковый 200мм    1шт
• Планшайба 250мм    1 шт
• Люнет подвижный    1шт
• Люнет стационарный    1шт
• Центр невращающийся Мк3    2шт
• Сменные шестерни гитары подач    6шт
• Ключи шестигранные 3,4,5,6,8,10мм    6шт
• Ключ резцедержателя    1шт
• Ключ патрона    1шт
• Ключи рожковые 9х11, 10х12,14х17, 17х19    4шт
• Переходная втулка Мк5-Мк3    1шт
• Подставка (комплект)    1шт
• Инструкция по эксплуатации
