Токарно-винторезный станок по металлу SPI-1000 УЦИ Proma универсальный

  • Информация
Описание

Универсальный токарный станок SPI-1000 Proma

Станок SPI-1000  предназначен для обработки заготовок из металлов и др. материалов в виде тел вращения. На станке производят обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
Станок SPI-1000  широко используется в условиях мелко- и среднесерийного производства, в ремонтных цехах, в слесарных мастерских и т.п.

Основные узлы и детали SPI-1000 :

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Шпиндельный патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

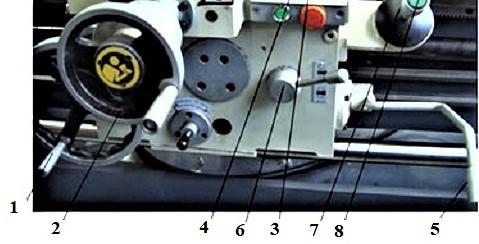

1. Маховик ручного перемещения фартука
2. Маховик ручного перемещения поперечных  салазок суппорта
3. Рукоятка ручного перемещения верхних  салазок суппорта
4. Болт зажима каретки
5. Рукоятка включения вращения шпинделя
6. Рукоятка включения и выключения гайки  ходового винта
7. Рукоятка управления механическими   перемещениями каретки и поперечных
 салазок суппорта
8. Кнопка ускоренного перемещения каретки и поперечных салазок суппорта
Технические характеристики SPI-1000 :

Напряжение     400 В
Потребляемая мощность     7500 Вт
Длина обточки     1000 мм
Диаметр обточки над станиной     660 мм
Диаметр обточки над суппортом     420 мм
Диаметр обточки над съёмной станиной     870 мм
Отверстие шпинделя     105 мм
Конус шпинделя     Мк7
Конус пиноли     Мк5
Вылет пиноли     150 мм
Макс. высота резцов     25 мм
Диапазон оборотов шпинделя     36-1600 об/мин (12ст.)
Макс. ход верхнего суппорта     145 мм
Макс. продольная подача     950 мм
Макс. поперечная подача     310 мм
Метрическая резьба     1-14мм (22ст.)
Дюймовая резьба     2-28 ниток (25ст.)
Модульная резьба     0,5-7
Питчевая резьба     56-4DP
Продольная подача     0,063-0, 52 мм/об (65ст.)
Поперечная подача     0,027-1,07 мм/об (65ст.)
Ускоренная продольная подача     4,5 м/мин
Ускоренная поперечная подача     1,9 м/мин
Масса нетто/брутто     3330/3560 кг
Размеры (ДхШхВ)     2500х1100х1450 мм

Стандартная комплектация :
• 3-х кулачковый патрон – Ø325 мм (на станке)    1шт
• 4-х кулачковый патрон – Ø400 мм    1шт
• Планшайба – Ø630 мм    2шт
• Люнет подвижный    1шт
• Люнет стационарный    1шт
• Установочные опоры с болтами (комплект)    1шт
• Поворотный центр    1шт
• Центр невращающийся    1шт
• Втулка переходная    1шт

Инструмент:
• Клин для снятия инструмента из пиноли задней бабки    1шт
• Отвёртка шлицевая    1 шт
• Отвёртка крестовая    1 шт
• Ключи шестигранные 6,8,10,12    4 шт
• Ключ зажима патрона    2 шт
• Ключ для снятия токарного патрона    1 шт
• Ключ резцедержателя    1 шт
• Ключи рожковые 17х19,19х22    2 шт
• Ключи радиусные 45х52, 170х210    2 шт
• Инструкция по эксплуатации
