B-1835G/400 вертикально-сверлильный станок с автоматической подачей Proma
- Информация
Вертикально-сверлильный станок с автоматической подачей
B-1835G/400 Proma
B-1835G используется для сверления, зенкования, развёртывания отверстий, нарезания резьбы и расточки. Обладает преимуществами обработки отверстий большого диаметра и широким диапазоном обрабатывающих деталей, что позволяет использовать его не только в производственных, но также и в ремонтных цехах.
Опора стола может перемещаться вверх и вниз по стойке, а также поворачиваться на ±180º вокруг стойки. Стол может поворачиваться на ±180º на опоре, а также на ±45º в горизонтальном направлении вместе со станиной стойки. Таким образом, обеспечивается гибкость и надежность при эксплуатации станка.
Особенности B-1835G :
 |
Пульт управления |
 |
Рабочий стол |
 |

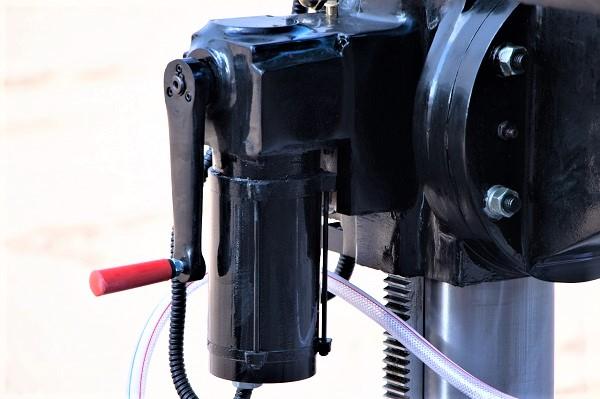

Редуктор подъёма – опускания рабочего стола |
 |
Таблица скоростей шпинделя |
 |
Коробка передач |
 |
СОЖ и освещение зоны резания |
Технические характеристики B-1835G :
| Макс. диаметр обрабатываемого отверстия | 35 мм |
| Макс. диаметр нарезаемой резьбы | М24 |
| Расстояние от шпинделя до поверхности стойки | 330 мм |
| Максимальное расстояние от торца шпинделя до стола | 600 мм |
| Максимальное расстояние от торца шпинделя до станины | 1200 мм |
| Ход шпинделя | 160 мм |
| Ход стола и опоры | 560 мм |
| Угол поворота стола | ±45 ° |
| Конус шпинделя | MT 4 |
| Циклы скорости вращения шпинделя | 12 |
| Скорость вращения шпинделя | 75, 110, 130, 200, 260, 400, 430, 650, 830, 1250, 1650, 2500 об/мин |
| Кол-во вариантов подачи шпинделя | 3 ступени |
| Подача шпинделя | 0,1, 0,2, 0,3 мм/об |
| Диаметр стойки | Ø140 мм |
| Размеры стола (Д × Ш) | 500 × 440 мм |
| Размеры станины (Д × Ш) | 690 × 500 мм |
| Т-образный паз стола и станины | 2х14 мм, 2х18 мм |
| Главный двигатель YD112M—6/4 | 1,5/2,2 кВт |
| Напряжение | 380 В |
| Частота вращения | 960/1 440 об/мин |
| Насос DB-12A | 40 Вт |
| Напряжение | 380 В |
| Поток | 6 л/мин |
| Электромагнитное сцепление DLYO—16S | 24 Вт |
| Напряжение | 24 Вт |
| Габаритные размеры (Д x Ш x В) | 1100 × 620 × 2150 мм |
| Масса нетто /брутто | 545/595 кг |
Комплектация :
• Зажимной патрон В-18 3-16мм 1
• Оправка МК-2В18 1
• Коническая втулка МК-2/МК-3 1
• Коническая втулка МК-3/МК-4 1
• Клин для инструмента №1 1
• Клин для инструмента №2 1
• Двусторонний гаечный ключ 22х24 1
• Болты М-14 4
• Шайба М-14 4
• Стопорная шайба М-14 4
