ARG 235 Plus станок ленточнопильный ручной с гидроразгрузкой PILOUS

  • Информация
Описание

Станок ленточнопильный ручной с гидроразгрузкой PILOUS ARG 235 Plus

Обновлённый тип рамы PILOUS ARG 235 Plus обеспечивает максимальную жесткость всей системы, аккуратность резания и увеличенный срок эксплуатации ленточного полотна.
Универсальный ленточнопильный станок PILOUS ARG 235 Plus предназначен в основном для использования в условиях серийного производства, а также в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0,9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.

Особенности PILOUS ARG 235 Plus :
•  Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
•  Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
•  Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰.

Технические характеристики PILOUS ARG 235 Plus :

Рабочая зона 90⁰ -45⁰ +45⁰ +60⁰
  235 мм 165 мм  185 мм 115 мм
  230 мм 145 мм 160 мм 80 мм
  280х180 мм 185х80 мм 185х100 мм 115х80 мм
Угол разворота рамы
Главный двигатель 400 В / 50 Гц / 0,9/1,4 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.05 кВт
Скорость резания     40/80 м/мин
Привод     зубчатый
Размер полотна     2710х27х0,9 мм
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки  ручной (+ рычаг быстрой доводки)
Высота стола тисков     900 мм
Объем бака СОЖ     15 л
Габаритные размеры (мин)     1640 х 750 х 1400 мм
Габаритные размеры (макс)   1930 х 1610 х 2000 мм
Масса станка     295 кг

Основные узлы PILOUS ARG 235 Plus :

•  Поворотный стол исключает возможность пропила его рабочей поверхности.
•  Современный дизайн рамы позволяет распиливать заготовки больших размеров  под разными углами;

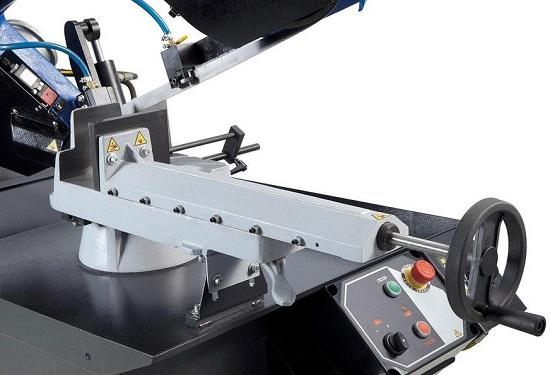

•  Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
•  Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
•  Бесшумный и необслуживаемый червячный мотор-редуктор;
•  Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 40 и 90 м/мин;
•  Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
•  Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка;
•  Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
•  Упор для выставления заготовок со шкалой, длиной 250 мм.

Дополнительная комплектация PILOUS ARG 235 Plus :

•  Упор для выставления заготовок со шкалой, длинной 500 мм (заказывается дополнительно).
•  Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (заказывается дополнительно).
•  Прижим ручной VP 235 Plus / VP 260 Plus E.
•  Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно).
•  Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка.
•  Лампа галогенная LA 50.
•  Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно).

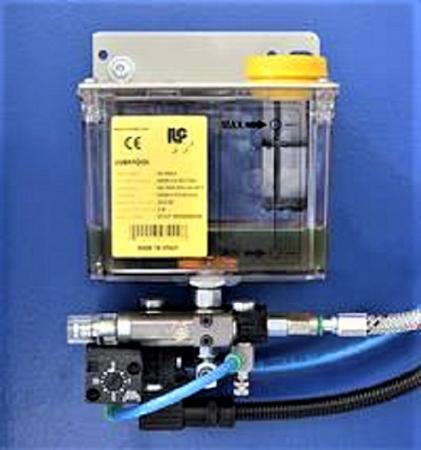

•  Распыление масляного тумана MM.
•  Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
•  Раздающий лоток KL.
•  Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно).
•  Индикатор натяжения ленты CD.
•    Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
•    Лазерный указатель линии реза LS.
•    Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
•    Щетка для снятия стружки KDM. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно).
•    Ролик дополнительный.
•    Облегчает процесс подачи заготовки при отсутствии рольганга. Может быть установлен как как на вход, так и на выход заготовки (заказывается дополнительно).
•    Автоматическое опускание рамы c заданной скоростью.
•    В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.
В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке. (заказывается дополнительно).
•    Рольганги (заказываются дополнительно).
