BS-260G станок ленточнопильный Stalex

  • Информация
Описание

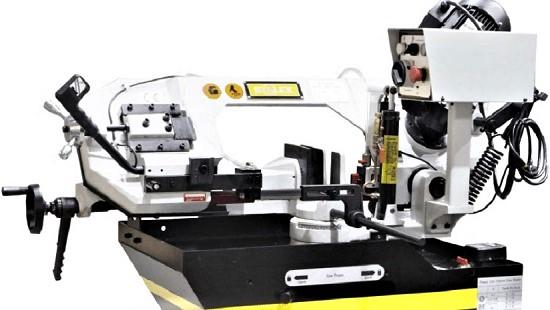

Станок ленточнопильный Stalex BS-260G

На станке BS-260G с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Stalex BS-260G  имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления BS-260G :

  • Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
  • Регулировка угла поворота вдоль шкалы
  • Регулируемая подача СОЖ в зону резания
  • Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

Технические характеристики BS-260G :

Выходная мощность двухскоростного двигателя  0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя     1/1,5 кВт. (3-х фазный)
Скорость резания (2 режима)     36 – 72 м/мин
Привод     зубчатый
Рабочая зона    90° +45° +60°
  227 мм 150 мм 90 мм
  210 мм 140 мм 80 мм
230x190 мм 150х125 мм 85x85 мм
Угол разворота рамы
Размер полотна     27х0,9х2455 мм
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки ручной (+ рычаг быстрой доводки)
Размер упаковки     1460х720х1100 мм
Масса     190 кг
Основные элементы Stalex BS-260G :

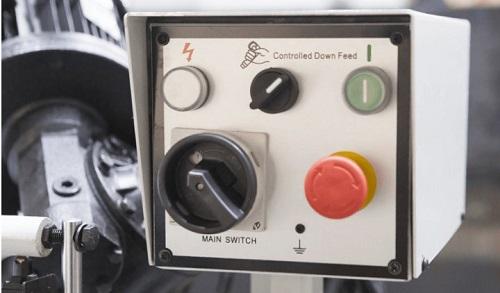

  Панель управления
 • Индикатор включения станка
 • Переключатель режима работы (автоматическое и с контролем подачи вниз)
 • Кнопка включения станка
 • Переключатель скорости резания и выключения станка
 • Общая кнопка стоп
      Дополнительный прижим для пакетной резки для BS-260G
• Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
• Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
• Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
• Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
 • На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
 • Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.
 • Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
• Механическая щётка для очистки полотна.
 • Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.
 • Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
• Панель управления
• Зубчатый привод
• Неподвижные механические тиски
• Рычаг доводки тисков
• Механическое натяжение полотна
• Помпа СОЖ
• Гидроцилиндр
• Мерный упор 500 мм
• Рычаг фиксации поворота рамы
 • Мерный упор 500 мм
• Рычаг фиксации поворота рамы
 • Помпа СОЖ
• Таблица скорости резания и подбора шага зубьев
 • Маховик ручного натяжения ленты
• Маховик тисков и рычаг быстрой доводки
 • В стандартной комплектации ролик прямой,
предназначен для подачи и перемещения заготовок к тискам.

Стандартная комплектация Stalex BS-260G:
• Поворотный стол с возможность поворота 0°…+45°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы фиксированная 36,72 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
