Ленточнопильный станок BS-280G для резки металла Stalex
- Информация

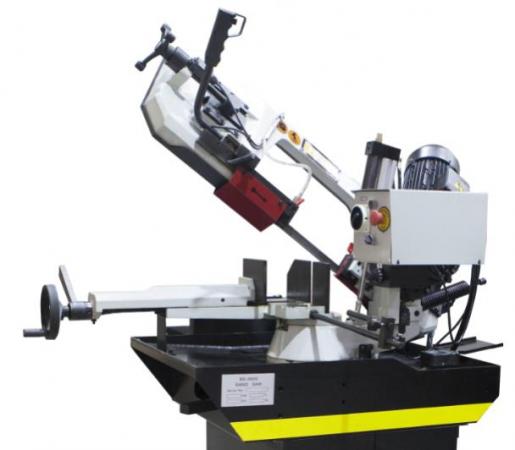

Станок ленточнопильный BS-280G Stalex
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).
Процесс пиления BS-280G :
1. Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
2. Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
3. Регулировка угла поворота вдоль шкалы
4. Регулируемая подача СОЖ в зону резания
5. Литая чугунная рама гарантирует жесткость станка и гасит вибрации
6. Опускание рамы осуществляется под собственным весом
7. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
8. Гидравлическая система снабжена электромагнитным клапаном.
9. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
10. Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
11. Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики Stalex BS-280G :
Выходная мощность двухскоростного двигателя | 0,75/1,1 кВт. (3-х фазный) | ||
Потребляемая мощность двухскоростного двигателя | 1/1,5 кВт. (3-х фазный) | ||
Скорость резания | 40 – 80 м/мин | ||
Привод | зубчатый | ||
Рабочая зона | +90° | +45° | +60° |
![]() |
220 | 160 | 110 |
![]() |
250x155 | 160х110 | 80x95 |
Угол разворота рамы | ![]() |
||
Размер полотна | 27х0,9х2450 мм | ||
Подача пильной рамы | собственный вес с гидрорегулировкой | ||
Гидравлическая система | с электромагнитным клапаном | ||
Зажим заготовки | ручной (+ рычаг быстрой доводки) | ||
Расстояние от пола до основания тисков | 935 мм | ||
Мерный упор | 500 мм | ||
Размер упаковки | 1330х800х1050 - пила | ||
670х400х620 - стойка | |||
Масса нетто/брутто | 254/287 кг |
Стандартная комплектация Stalex BS-280G:
1. Поворотный стол с возможность поворота 0°…+45°…+60º
2. Подвижные направляющие с твердосплавными пластинками
3. Перепускной клапан плавная регулировка опускания пильной рамы
4. Тиски с ручным зажимом, и доводчиком
5. Скорость вращения пилы, фиксированная 40,80 м/мин
6. Ручное натяжение ленты
7. Мерный упор 500 мм
8. Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
9. Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-280G:
![]() |
Панель управления • Переключатель скорости резания и выключения станка • Кнопка включения станка • Индикатор включения станка • Общая кнопка стоп • Переключатель режима работы (автоматическое и с контролем подачи вниз) • Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления) |
![]() |

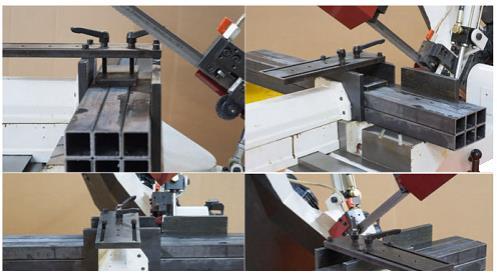

• Дополнительный прижим для пакетной резки для BS-280G • Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. • Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. • Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. • Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
![]() |
• На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. • Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления) • Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку). |
![]() |
• Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |
![]() |
• Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. |
![]() |
• Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
![]() |
• Панель управления • Маховик плавной регулировки скорости опускания рамы • Зубчатый привод • Неподвижные механические тиски • Рычаг доводки тисков • Механическое натяжение полотна • Помпа СОЖ • Гидроцилиндр с электромагнитным клапаном • Мерный упор 500 мм • Рычаг фиксации поворота рамы |
![]() |
• Мерный упор 500 мм |
![]() |
• Помпа СОЖ |
![]() |
• Маховик ручного натяжения ленты |
![]() |
• Маховик тисков и рычаг быстрой доводки |
![]() |
• В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
