BS-170 G ленточнопильный станок STALEX

  • Информация
Описание

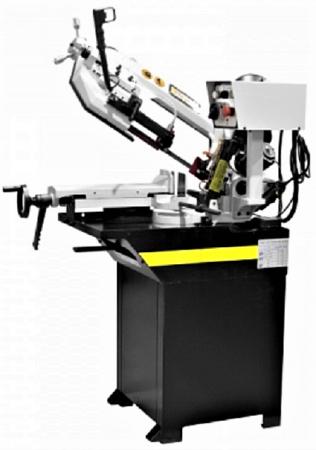

Ленточнопильный станок STALEX BS-170 G

Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170мм.
 Подъём рамы осуществляется оператором вручную.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Технические характеристики Stalex BS-170 G:

Мощность двигателя     0.75/1,1 кВт (3-х фазный)
Привод     зубчатый
Скорость резания     39 / 72 м/мин
Рабочая зона     +90°   +45°  +60°
170 мм 120 мм 70 мм
170x200 мм 110х110 мм 60x60 мм
Угол разворота рамы
Размер полотна      20х0,9х2085 мм
Подача пильной рамы     собственный вес с гидрорегулировкой
Зажим заготовки     ручной (+ рычаг быстрой доводки)
Размер упаковки     1250х720х1000 мм
Масса нетто/брутто       170/202 кг

Основные элементы cтанка Stalex BS-170 G:

  Панель управления
  •     Индикатор включения станка
  •     Переключатель режима работы (автоматическое и с контролем  подачи вниз)
  •     Кнопка включения станка
  •     Переключатель скорости резания и выключения станка
  •     Общая кнопка стоп
   •    На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
  •    Датчик выключения станка в нижнем положении рамы.
  •    Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
  •    Механическая щётка для очистки полотна.
 •    Подвижная направляющая с роликовыми подшипниками натяжения полотна.
  •    Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
  •    Механическая щётка для очистки полотна.
 •    Механические тиски, поворотный стол с возможностью     поворота   0°…+45°…+60º по шкале.
  •    Мерный упор 500 мм.
  •    Механическая щётка для очистки полотна.
   •    Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
  •    Зубчатый привод
  •    Датчик отключения станка при снятом кожухе рамы
  •    Помпа СОЖ
  •    Тиски с ручным зажимом, и рычагом быстрой доводки
  •    Маховик ручного натяжения ленты
  •    Мерный упор 500 мм
  •    Маховик ручного натяжения ленты
  •    Маховик тисков и рычаг быстрой доводки
Стандартная комплектация Stalex BS-170 G :

•    Поворотный стол с возможность поворота 0°…+45°…+60º
•    Подвижная направляющая с роликовыми подшипниками натяжения полотна
•    Перепускной клапан плавная регулировка опускания пильной рамы
•    Тиски с ручным зажимом, и рычагом быстрой доводки
•    Скорость вращения пилы, фиксированная 36, 72 м/мин
•    Ручное натяжение ленты
•    Мерный упор 500 мм
•    Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
•    Пила ленточная квалитет М42
