SPF-1500PS универсальный токарный станок с УЦИ Proma

  • Информация
Описание

Универсальный токарный станок SPF-1500PS с УЦИ Proma

Универсальный токарный станок SРF-1500PS предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. SРF-1500PS широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и детали SPF-1500PS :

1   Рукоятка перемены скорости главного шпинделя
2   Рукоятка перемены высокой/низкой скорости
3   Рукоятка перемены скорости главного шпинделя
4   Рукоятка хода влево/вправо
5   Рукоятка выбора подачи резьбы
6   Рукоятка перемены подачи резьбы
7   Диск перемены 10 шагов подачи
8   Выключатель электропитания
9   Прерывающий переключатель
10 Переключатель охлаждающего насоса
11 Кнопка управления запуском шпинделя
12 Эксцентриковое центрирующее кольцо
13 Маховик продольного движения фартука
14 Кнопка подачи поперечных салазок
15 Центрирование с автоматической остановкой
16 Рукоятка автоматической подачи
17 Педаль ножного тормоза
18 Рукоятка маточной гайки
19 Рукоятка выбора подачи (Продольной и поперечной)
20 Винты крепления суппорта
21 Болты регулировки фундамента
22 Рукоятка «Пуск»
23 4-позиционная рукоятка автоматической остановки
24 Ходовой винт
25 Тяга автоматической подачи
26 Винты регулировки центрирования задней бабки
27 Корпус задней бабки
28 Маховик задней бабки
29 Зажимная рукоятка корпуса задней бабки
30 Зажимная рукоятка шпинделя задней  бабки
31 Рейка
32 Рукоятка верхнего суппорта
33 Клапан регулировки СОЖ
34 Верхний суппорт
35 Четырехпозиционный держатель инструмента
36 Зажимная рукоятка держателя инструмента
37 Резьбоуказатель
38 Лампа

Технические характеристики SРF-1500PS :

Максимальный диаметр устанавливаемого изделия по станине     460 мм
Максимальный диаметр устанавливаемого изделия по поперечным салазкам     274 мм
Максимальный диаметр устанавливаемого изделия в выемке     690 мм
Ширина выемки     155 мм
Высота центра     230 мм
Расстояние между центрами     1500 мм
Ширина станины     300 мм
Максимальный размер режущего инструмента     25х25 мм
Максимальное перемещение поперечных салазок     290 мм
Максимальное перемещение верхних салазок     120 мм
Передняя бабка
Диаметр осевого отверстия шпинделя     58 мм
Тип шпиндельной головки     D1-6
Конус Морзе на головке шпинделя, на муфте     MК6
Кол-во скоростей шпинделя     12
Диапазон частоты вращения шпинделя     25-2000 об/мин
Резьба и подачи
Диаметр ходового винта и резьба    35 мм х 4 нитки на дюйм или шаг 6 мм
Дюймовый шаг резьбы     2-112 ниток на дюйм (60 типов)
Метрический шаг резьбы     0,1-14 мм (41 типов)
Диаметральный шаг     4-112 D.P. (50 типов)
Модульный шаг     0,1-7 M.P. (39 типов)
Дюймовая продольная подача шпинделя на один оборот     0,0011-0,0633 дюйма/об (42 типа)
Метрическая продольная подача шпинделя на один оборот     0,031-1,7 мм/об (42 типа)
Дюймовая поперечная подача шпинделя на один оборот     0,00033-0,01837 дюйма (42 типа)
Метрическая поперечная подача шпинделя на один оборот     0,014-0,784 мм (42 типа)
Задняя бабка
Полный ход пиноли задней бабки     123 мм
Диаметр пиноли задней бабки     60 мм
Внутренний конус пиноли задней бабки     MК4
Двигатель токарного станка
Двигатель привода шпинделя     4 кВт
Двигатель охлаждающего насоса     0,1 кВт
Масса и размеры токарного станка
Пространство, необходимое для станка (ДхШхВ)     2720х1040х1370 мм
Размеры упаковки (ДхШхВ)     2800х1120х1730 мм
Масса нетто токарного станка     2385 кг
Особенности SРF-1500PS :

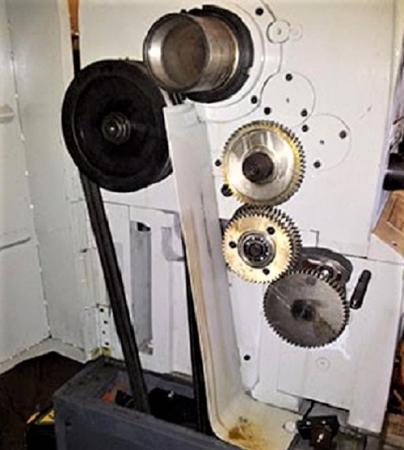

Ременная передача
Передняя бабка
Люнеты и суппорт
Задняя бабка

Комплектация :

  • 3-х кулачковый патрон (на станке) 200мм 1
  • 4-х кулачковый патрон 320мм 1
  • Планшайба 350мм 1
  • Центр невращающийся    2
  • Центр вращающийся Мк IV    1
  • Люнет неподвижный (на станке)    1
  • Люнет подвижный (на станке)    1
  • Втулка переходная Мк VI / Мк IV    1
  • Ручка штурвала    1
  • Установочные опоры    6
  • Маслёнка    1
  • Шестерни метрические (Латунь)    MN 2 - 4 ( Z 11, 15, 18, 13)
  • Шестерни сменные метрические    MN 2,25 - 2 (Z 57, 40)
  • Кулачки обратные для 3-х кулачковый патрон 200мм    1 к-т
  • Инструмент:
  • Ключ для крепления заготовки в токарном патроне    1
  • Ключ для снятия токарного патрона    1
  • Ключ резцедержателя    1
  • Ключ рожковый    6
  • Отвертка шлицевая    1
  • Отвертка крестовая    1
  • Ключ торцевой шестигранный    4 (6,8,10,12)
  • Ключ радиусный    1
  • Штифт    1
  • Инструкция по эксплуатации    1
