Универсальный токарный станок CDS 6250 B/C DMTG
Особенности CDS 6250 B/C:
 |
Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента. |
 |
Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении. |
 |
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм). |
 |
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники. |
 |
Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки). |
 |
Станок оснащается устройством цифровой индикации (УЦИ) |
 |
Нарезание четырех типов резьб от метрической до питчевой |
 |

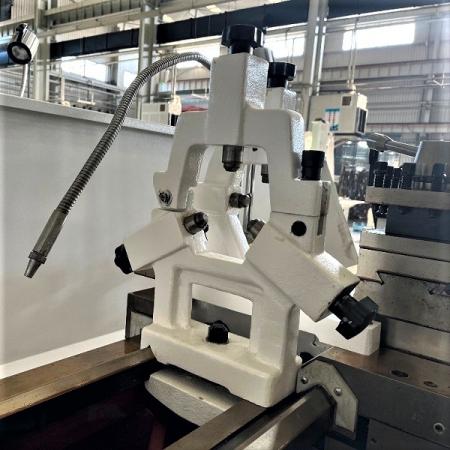

Подвижный и неподвижный люнеты в стандартной комплектации |
 |
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде. |
 |
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов. |
Технические характеристики CDS 6250 B/C :
| Макс. диаметр заготовки, устанавливаемой над станиной, мм | Ф 500 |
| Макс. диаметр заготовки, устанавливаемой над поперечным суппортом, мм | Ф 290 |
| Макс. диаметр заготовки, устанавливаемой в выемке, мм | Ф 760 |
| Длина выемки, мм | 280 |
| Макс. длина заготовки, мм | 1000/1500/2000/3000 |
| Макс. длина реза, мм | 950/1450/1950/2950 |
| Ширина направляющей станины, мм | 394 |
| Шпиндель | |
| Торец | D8 |
| Отверстие, мм | CDS-B Ф 82 / CDS-C Ф 105 |
| Коническое отверстие | CDS-B Метрический 90(1:20) CDS-C Метрический 110(1:20) |
| Диаметр патрона, мм | CDS-B Ф 250 / CDS-C Ф 315 |
| Макс. крутящий момент, Нм | 1100 |
| Диапазон вращения, об/мин | CDS-B 26-2000 (16 оборотов) CDS-C 26-1700 (16 оборотов) |
| Высота центра, мм | 250 |
| Мощность двигателя, кВт | 7,5 (10 л. с.) |
| Задняя бабка | |
| Диаметр пиноли, мм | Ф 75 |
| Перемещение пиноли, мм | 150 |
| Конус пиноли | №5 МТ |
| Подача и резьба (метрический*дюймовый) | |
| Продольная подача, мм | 0,044~1,48 (45 типов) ; *0,044~0,148 дюймов, об/мин (45 типов) |
| Поперечная подача, мм | 0,022~0,74 (45 типов) ; *0,031 ~ 0,092 дюймов, об/мин (45 типов) |
| Метрическая резьба, мм | 0,5~80 (73 типа *53 типа) |
| Модульная резьба, мм | 0,5~40 (45 типов *66 типов ) |
| Дюймовая резьба, шаг зуба | 7/16~80 (47 типов *47 типов) |
| Диаметральный шаг резьбы, DP | 7/8~160 (47 типов *48 типов) |
| Резцедержатель | |
| Макс. размер хвостовика, мм | 25х25 |
| Длина хода верхних салазок, мм | 150 |
| Угол поворота верхних салазок, ° | ±45° |
| Макс. длина хода верхних салазок Ось-X, мм | 315 |
| Макс. длина хода верхних салазок Ось-Y, мм | 950/1450/1950/2950 |
| Габариты (длина х ширина х высота), мм | 2930 х 1223 х 1295 (1000) |
| 3430 х 1223 х 1295 (1500) | |
| 3930 х 1223 х 1295 (2000) | |
| 4930 х 1223 х 1295 (3000) | |
| Вес кг | 2120/2170/2420/2620/3120 |
* дюймовый винт
Стандартная комплектация :
• 3-кулачковый патрон
• 4-позиционный резцедержатель
• Задний брызговик
• Защитный кожух для патрона
• Защита резцедержателя
• Ножной тормоз
• Невращающийся центр задней бабки
• Набор инструментов и масляный шприц
• Неподвижный и подвижный люнеты (≥1500 мм – стандарт, 1000 мм – дополнительно)
Дополнительная комплектация :
• 4-кулачковый патрон
• Быстросменный резцедержатель
• Центр. шпиндель и центр. втулка
• Вращающийся центр задней бабки
• Планшайба
• Неподвижный и подвижный люнеты (большие)
• Резьбоуказатель
• Ведущая планшайба
• Электромагнитная муфта
• Электромагнитный тормоз
• Индикатор положения
• Приспособление для обтачивания конусов
• Двигатель шпинделя, 11 кВт
• Стопор каретки
• Шестерня для специальной резьбы (метрическая установка)
